Carbon Graphite
グラファイト事業
カーボン・グラファイトの特性を活かして製造・加工した穴織カーボンの特殊炭素製品は半導体・自動車・鉄鋼など幅広い分野において活用されています。
特殊炭素製品とは
特定の製品を示しているものではなく黒鉛質や炭素質の特性を活かしたカーボン・グラファイト材に切削加工などを施したカーボン・グラファイト製品
Materials
主な取り扱い素材

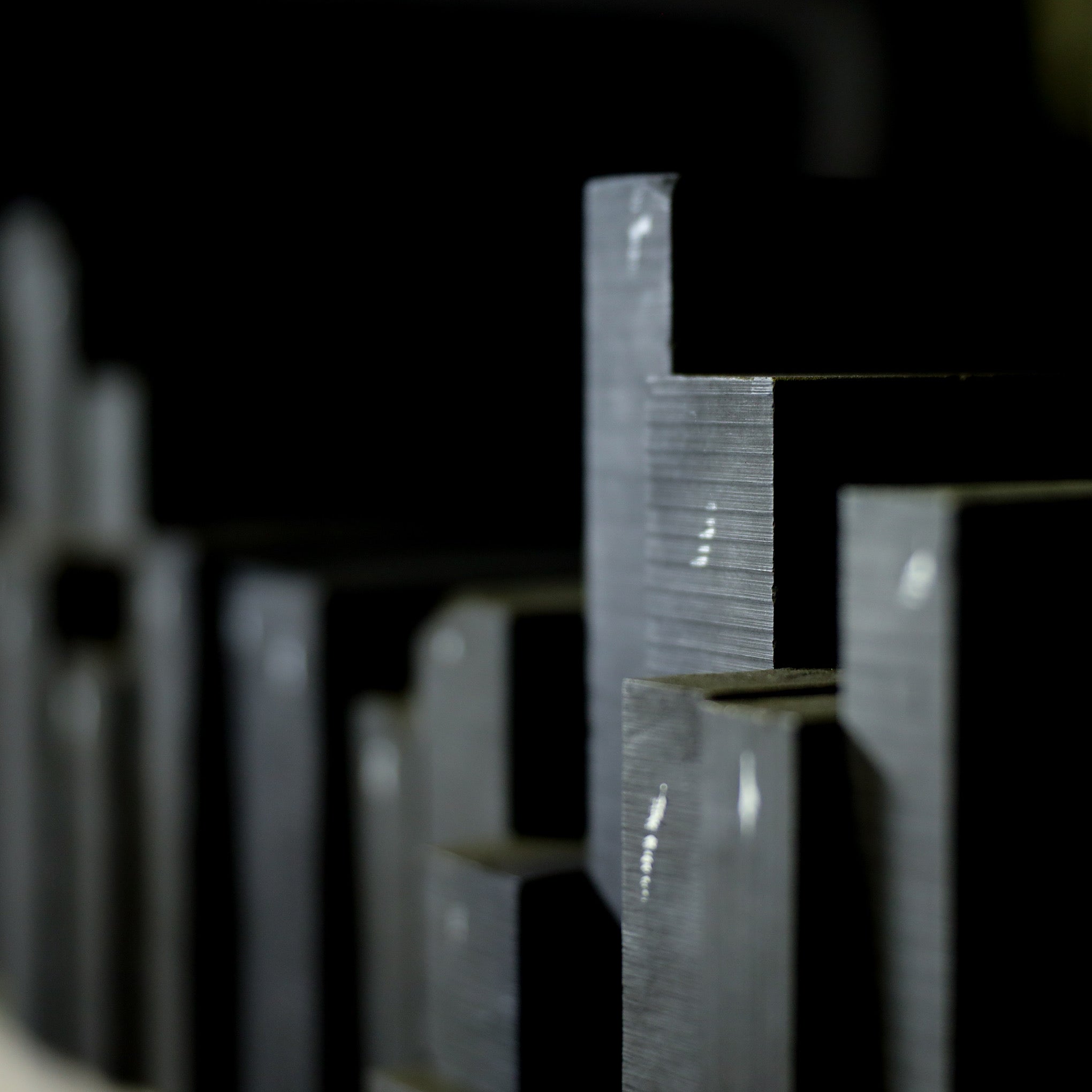

黒鉛
グラファイト
グラファイト＝黒鉛
天然の鉱物から採れる天然黒鉛（石墨）と、石油・石炭系の原料からつくられる人造黒鉛があり、穴織カーボンでは人造黒鉛を取り扱っています。
グラファイトは、黒鉛結晶構造をもつ炭素粒子の焼結体です。
＜特徴＞
- 熱伝導性、耐熱性、熱衝撃性
- 導電性
- 軽くて加工が容易
- 耐薬品性
- 自己潤滑性
＜黒鉛材料へのプロセス＞
①原料の石油コークスやピッチコークを粉砕機で粒子状にしてメッシュで分級
②コールタールピッチを加えてペースト状に捏合
③成形→焼成→黒鉛化
【グラファイトの種類】
-

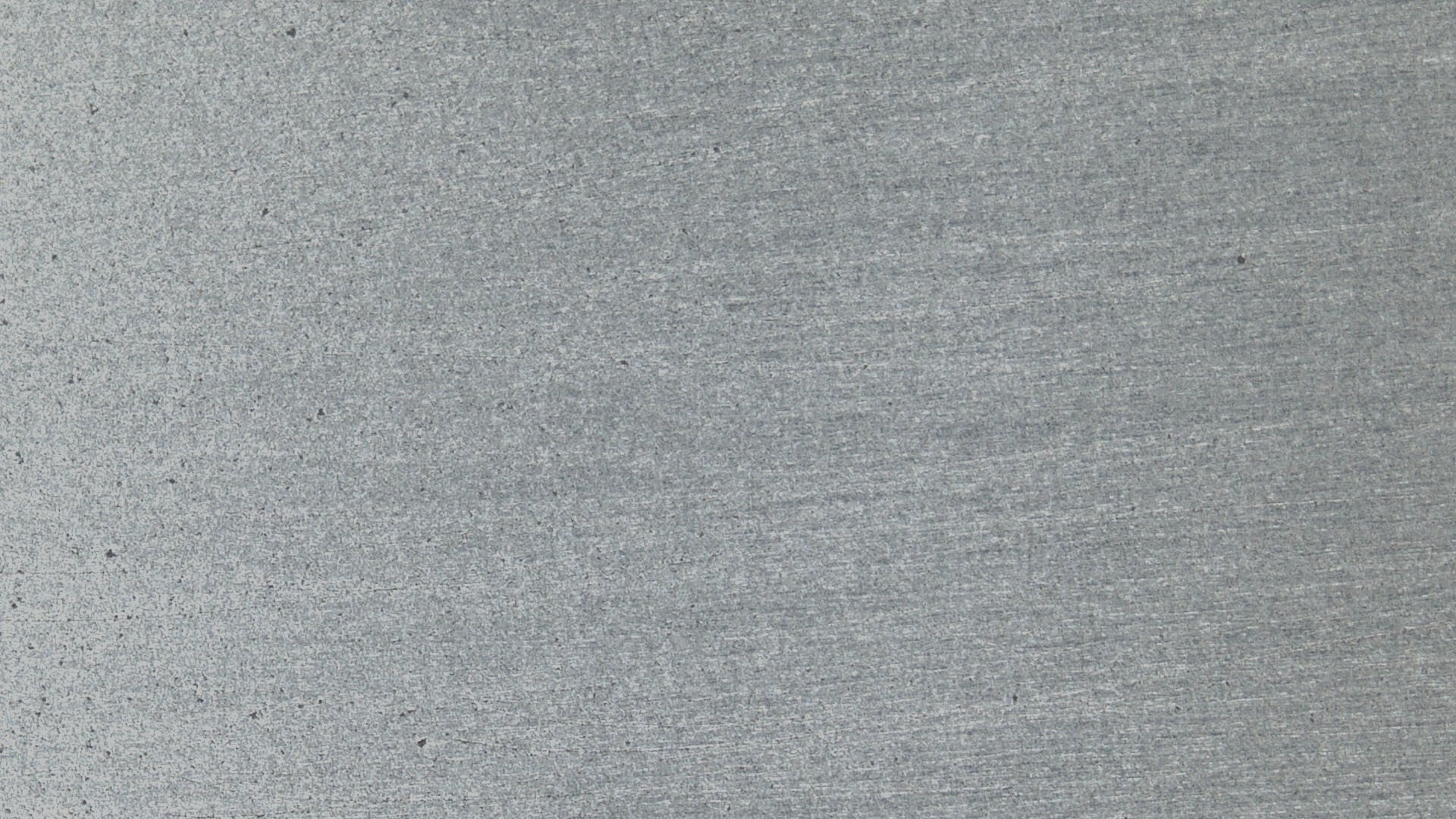

CIP成形材
CIP(Cold Isostatic Press)は冷間静水圧プレスのことで、等方性黒鉛とも呼ばれる。
＜特徴＞
▶︎成形は原料をゴムの容器型に入れ、6面を等圧でプレスする方法で、力が均一に掛かり、どの面も強度にバラツキの少ない材料
▶︎きめ（肌理）が細かく、他の成形方法に比べ機械的特性は優位
▶︎押出し成形材に比べ長寿命
＜用途＞
機械構造用
半導体製造プロセス用
黒鉛ルツボなど -
押出材
異方性黒鉛のことで、成形は原料を押出型に入れ、片方から圧力をかけノズルから押し出す方法で作る。
＜特徴＞
▶︎きめ（肌理）がやや粗い
▶︎CIP材より低コスト
▶︎炉材のプレート・トレーなどの大きいものや、簡易的使用用途には優れた効果が出る場合もある
＜用途＞
精錬用電極材
高温炉のトレー材など

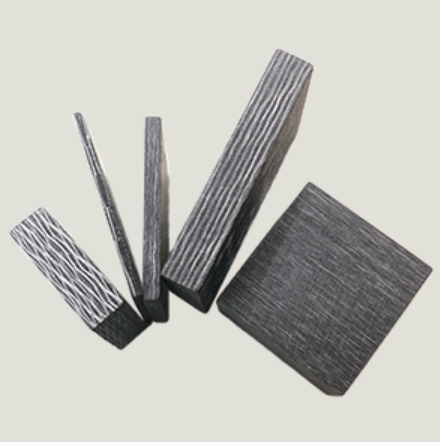

炭素繊維強化炭素複合材
C/Cコンポジット
炭素繊維と炭素または黒鉛マトリックスの先進複合材料。
＜特徴＞
- 炭素繊維の高弾性と炭素の耐熱性を併せもつ
- 通常のグラファイト材よりも強度、耐衝撃性に優れている
（F1や航空機のブレーキ材（ディスクロータ・パッド）、ロケットのノズル部などに採用されている)
＜製造プロセス＞
含浸法：
炭素繊維を基材に樹脂あるいはピッチを含浸させ、焼成して炭素化（必要に応じて黒鉛化）

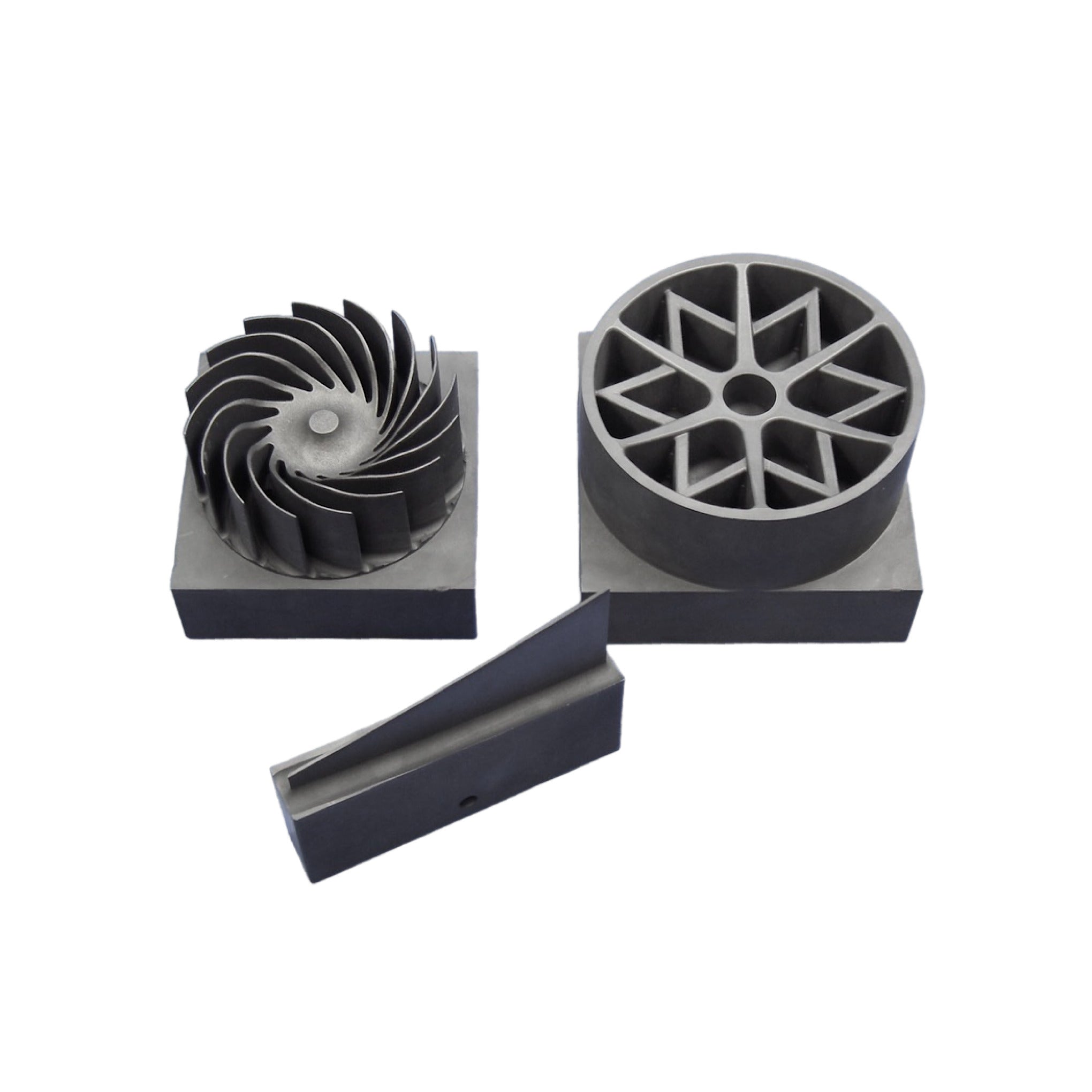

Products
主な製品
-
電極
-

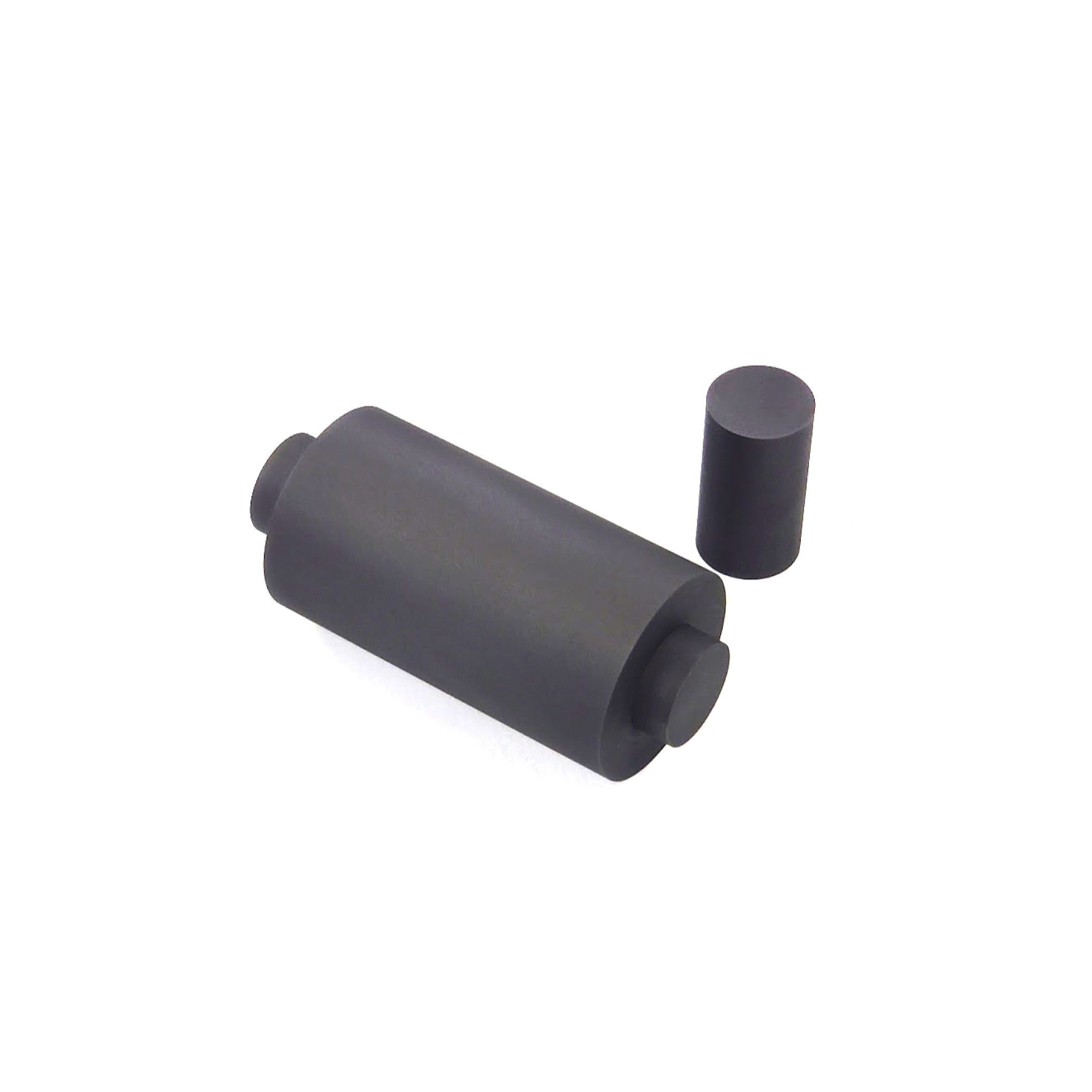

ダイス
-

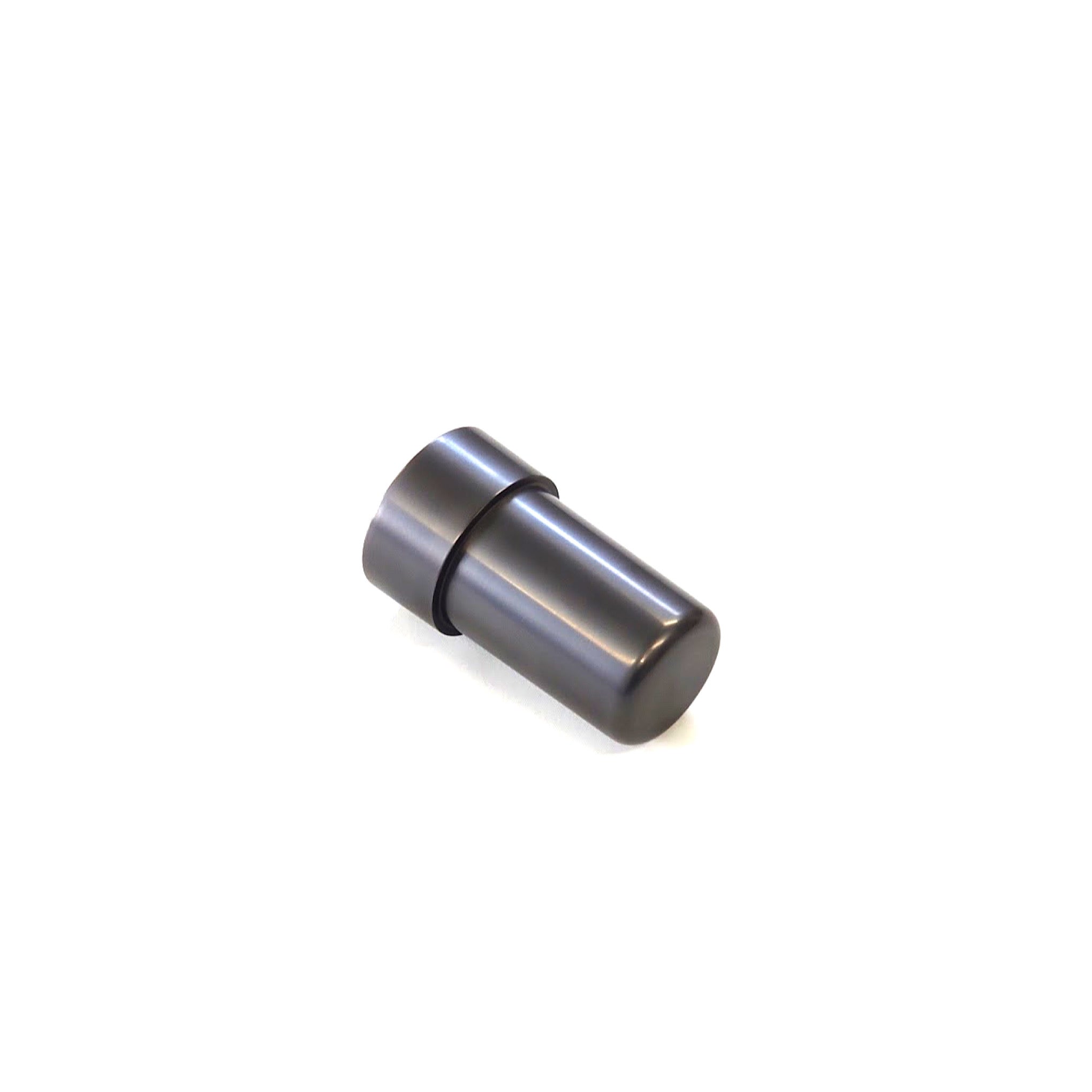

パンチ(R)
-

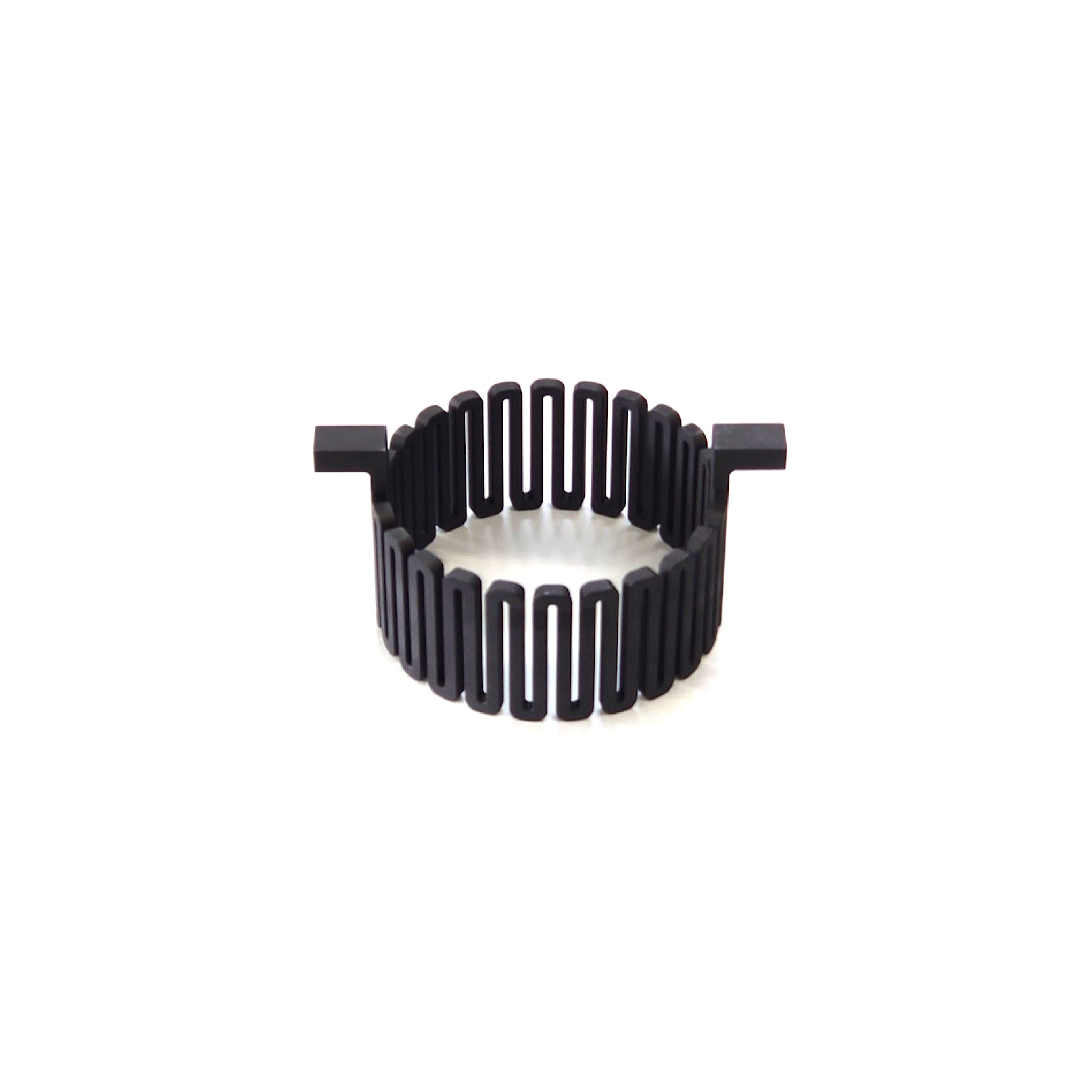

ヒーター
-
ローラー
-

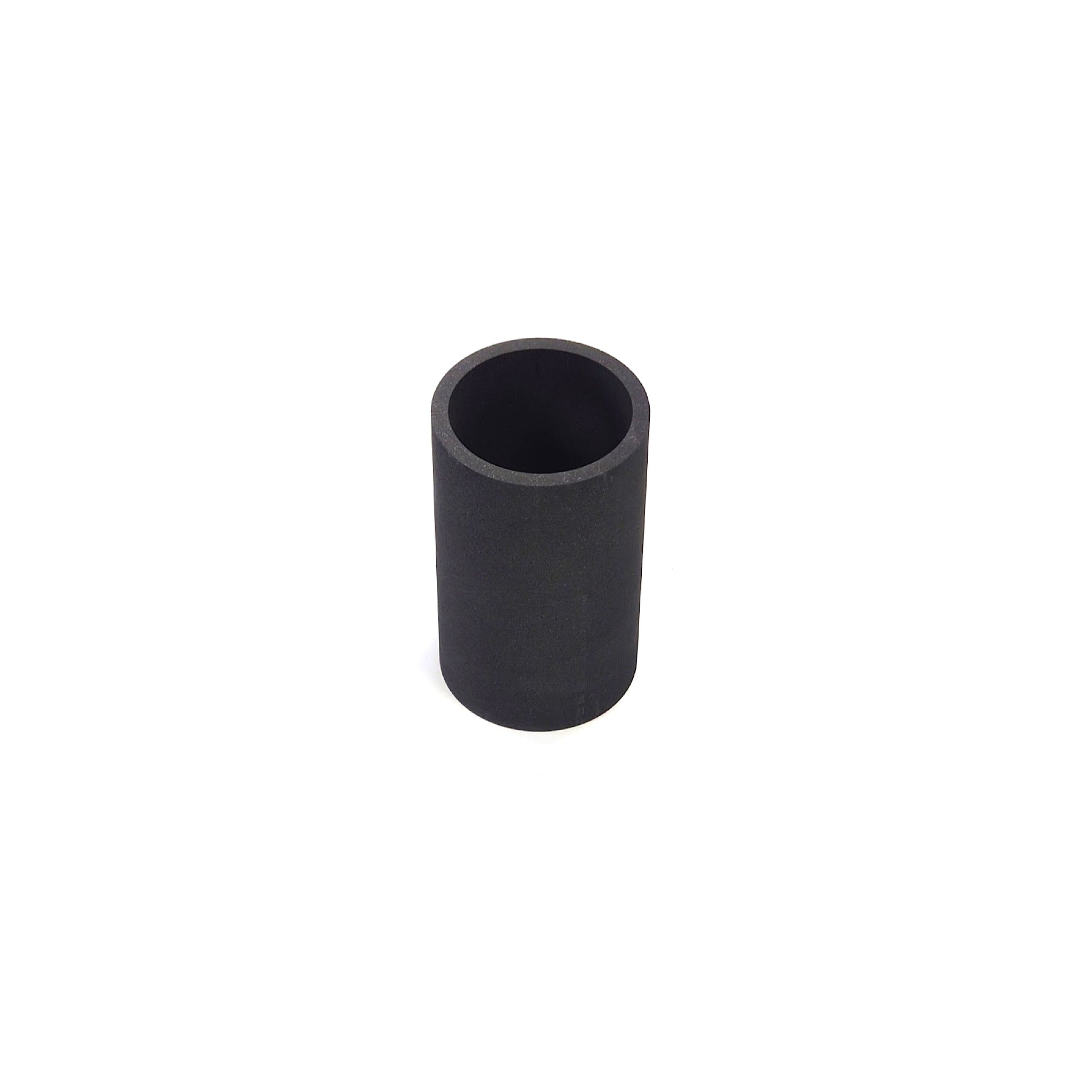

坩堝
-

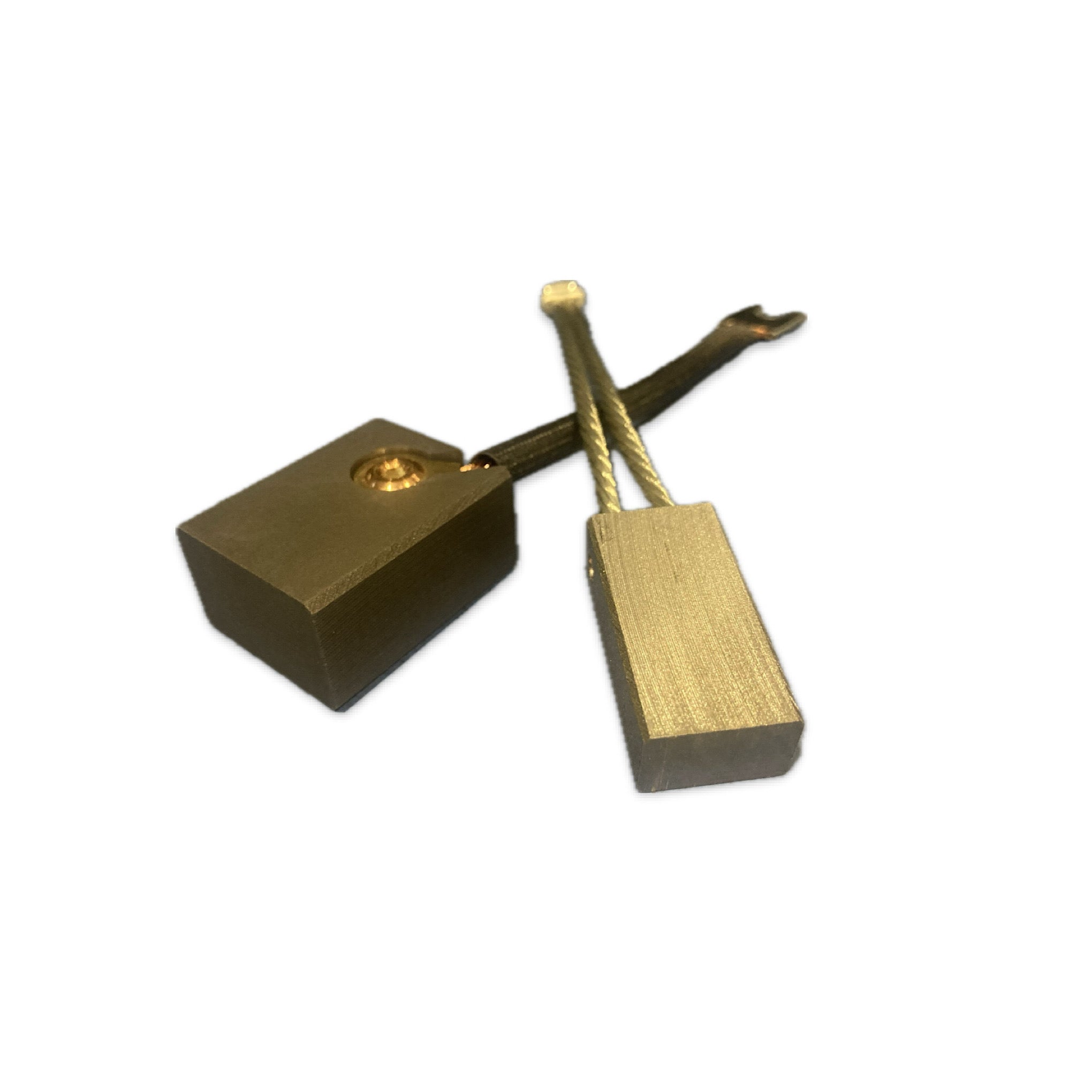

ブラシ
グラファイト材による製品
|
用途 |
大分類 |
製品 |
|
冶金用 |
発熱体 |
管状発熱体、板状発熱体、高周波加熱電極 |
|
電気用 |
集電体 |
トロリーホイル、パンタグラフ用摺り板、摺動接点 |
|
機械用 |
軸受け |
滑り軸受、割りベアリング、リングプレートベアリング |
|
化学構造用 |
熱交換器 |
ブロック式、套管式 |
|
電気化学用 |
特殊電極 |
燃料電池陽極、放電加工用電極 |
|
原子炉用 |
減速材、遮蔽材、核燃料用ブロック |
